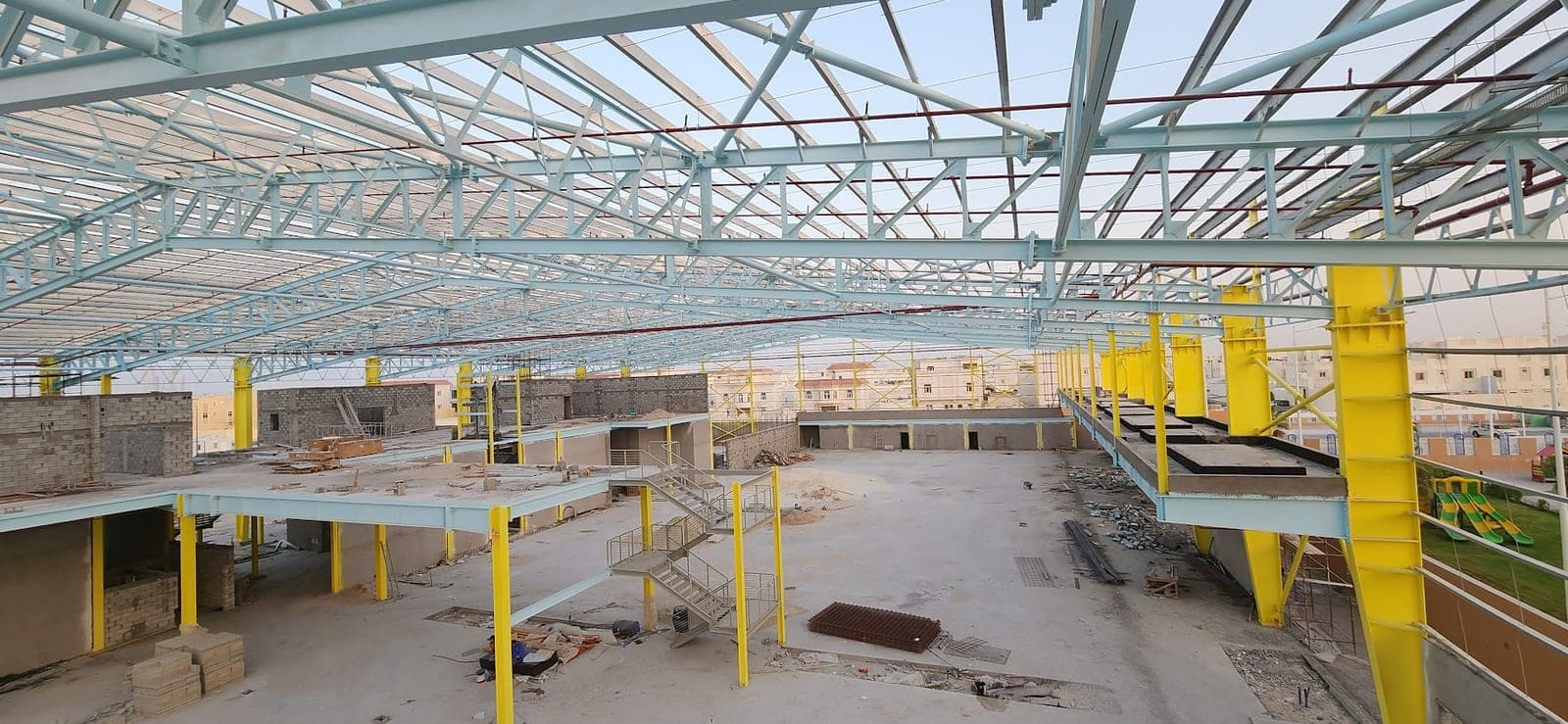

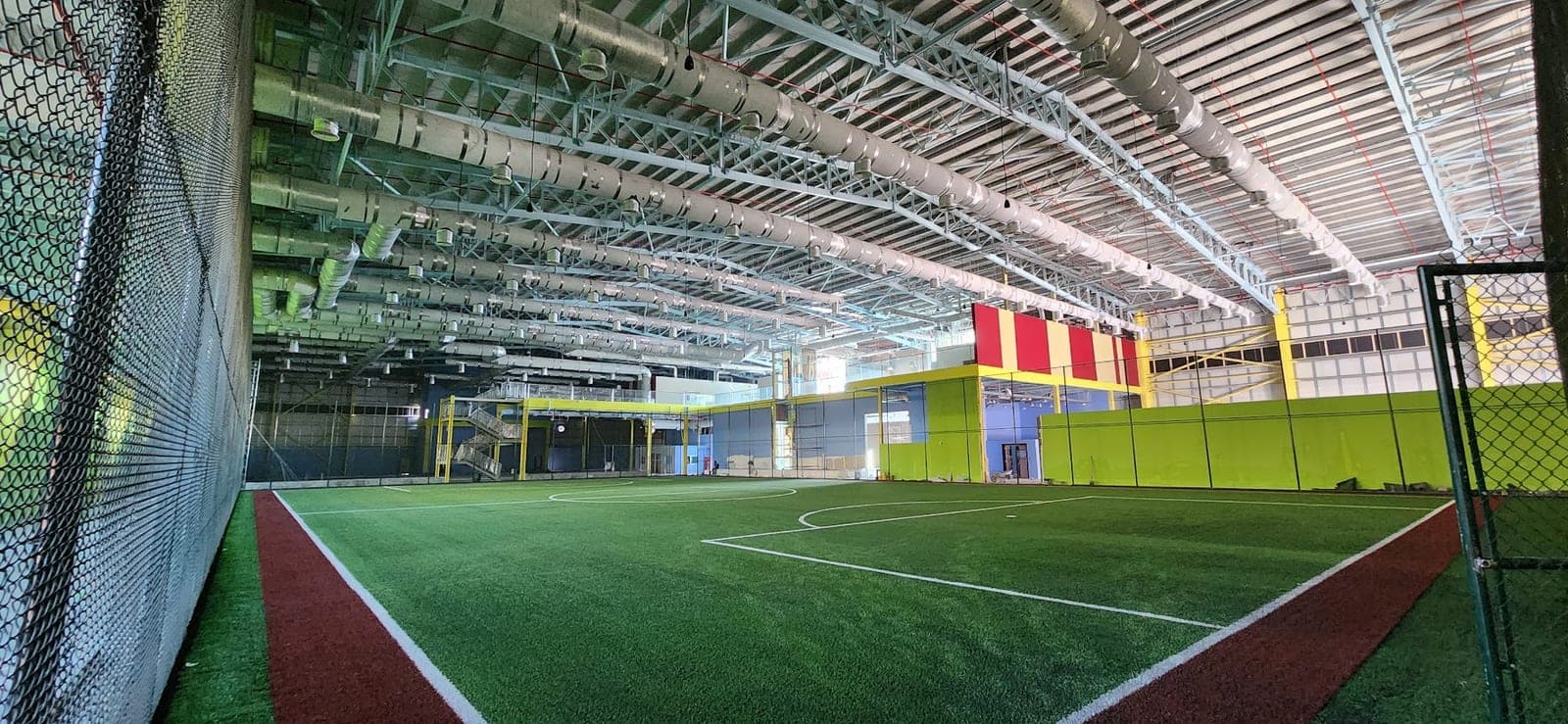

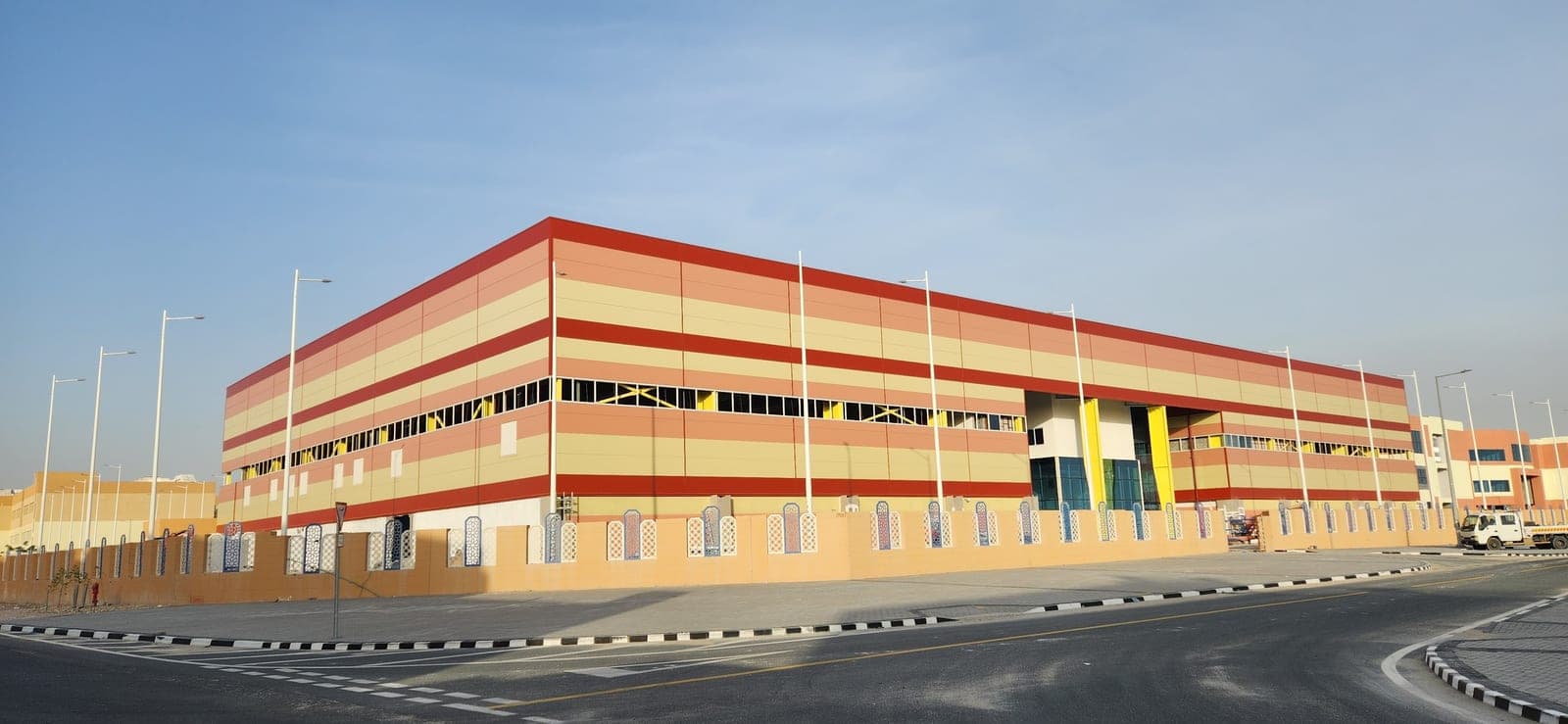

صالة رياضية متعددة الأغراض
التصميم والتصنيع والتركيب لصالة ببحر صافٍ 64 متراً. بحر بهذا المقدار يلغي كل عمود داخلي من منطقة اللعب، وهو ما يجعل الصالة صالحة لملاعب بالمقاس الكامل.
- بحر صافٍ 64 متراً
الهياكل المعدنية وحوامل الأنابيب وأنظمة الجمالونات
الجمالونات الفولاذية طويلة البحر في قطر
الجمالون طويل البحر إطار فولاذي عميق يحمل السقف فوق مساحة واسعة دون أعمدة في الوسط. ويُستخدم للصالات الرياضية وحظائر الطائرات وغيرها من المباني التي يجب أن يبقى داخلها مفتوحاً، وهو أحد خطوط خدمة الهياكل المعدنية لدى ماسس.
تكفي المخططات أو نطاق عمل مكتوب لتسعيرها.
البحور الصافية في سجل ماسس
البحر الصافي هو المسافة التي يعبرها السقف دون أي عمود في الداخل. وهذان الرقمان بحران خاليان من الأعمدة، لا عرضان كليان للمبنى. وهما يثبتان أن البحور الطويلة نُفّذت في قطر، لكنهما ليسا سبباً لأن يحتاج مبناكم إلى مثلها.
64 م
بحر صافٍ، صالة رياضية متعددة الأغراض
أكاديمية إتقان العالمية: لا أعمدة في منطقة اللعب
60 م
بحر صافٍ، حظيرة طائرات
البحر تحدده الطائرة وفتحة الباب
الجمالونات طويلة البحر والمنشآت ذات البحر الصافي
ما الجمالون طويل البحر؟
الجمالون إطار مكوّن من عناصر فولاذية مستقيمة متصلة على شكل مثلثات. يمتد عنصر علوي وآخر سفلي على طوله كاملاً، وتتعرج بينهما عناصر مائلة. والمثلث يحافظ على شكله تحت الحمل، ولذلك يعبر الجمالون مسافة أوسع بكثير مما يعبره جسر مصمت بالوزن نفسه.
وللبحر تكلفة تزداد أسرع من ازدياد البحر نفسه. فالسقف الأعرض يحتاج إلى حديد أعمق حتى لا يترخّم، ويحمل الحديد جزءاً أكبر من وزنه الذاتي، وتكبر القوى الواصلة إلى الأساسات. ومضاعفة البحر تكلّف أكثر من الضعف بكثير.
لذلك يستحق البحر الطويل تكلفته حين لا يحتمل الاستخدام وجود عمود: ملعب مخطط وفق معيار رياضي، أو طائرة تحتاج عرضها كاملاً للحركة. أما حيث يمكن وضع صف أعمدة على امتداد جدار فاصل أو خط أرفف، فالبحر الأقصر هو الخيار الأفضل عادةً.
صالات رياضية بملاعب كاملة المقاس
حظائر الطائرات، حيث يحكم الباب الإطار
أسقف مسطحة فوق قاعات واسعة مفتوحة
كسوة السقف والجدران على الإطار نفسه
مصطلحات مبسّطة
مصطلحات مهمة في السقف طويل البحر
تُوصف مشاريع البحور الطويلة ببضع كلمات، وفهمها الصحيح يجنّبكم دفع ثمن ما لا تحتاجونه.
البحر الصافي
المسافة الخالية من الأعمدة في الداخل، لا العرض الكلي للمبنى. فالمبنى العريض الذي تتوسطه أعمدة له بحر صافٍ أصغر بكثير، وهو في كثير من الاستخدامات مبنى مختلف تماماً.
الأوتار والعناصر الداخلية
الأوتار هي العنصران العلوي والسفلي في الجمالون، والعناصر الداخلية هي القطع المائلة والرأسية بينهما. والمسافة بين الوترين هي عمق الجمالون، ويزداد مع ازدياد البحر.
الترخيم
مقدار هبوط منتصف السقف تحت الحمل. ويضع التصميم حداً له، لأن الترخيم الزائد يشقق التشطيبات ويؤثر فيما يُعلَّق بالسقف ويمنع تصريف الماء.
ميول التصريف
الميول الخفيفة في السقف التي توجه مياه الأمطار إلى المزاريب ونقاط التصريف. وفي السقف المسطح فوق بحر واسع يجب تصميمها مع الحديد، لا إضافتها بعده.
قبل أن تقرروا
أربعة أسئلة تُحسم قبل بدء التصميم
البحر الطويل أغلى ما يمكن طلبه من الهيكل الفولاذي، لذا يستحق كل من هذه الأسئلة إجابة مبكرة.
السؤال المفيد ليس إلى أي عرض يمكن أن يمتد السقف، بل ما العرض الذي يجب أن يبقى خالياً في هذا المبنى. ثبّتوا تخطيط الملعب أو حجم الطائرة أو توزيع الأرضية أولاً، ودعوا البحر يتبعها. فالبحر المختار كرقم تقريبي يحمل غالباً حديداً لا يستخدمه أحد.
البحر بُعد صافٍ واحد فقط، فالارتفاع تحت أدنى نقطة في الحديد، وما يُعلَّق به من إنارة أو أنابيب رش، مهم أيضاً. وفي الحظيرة تكون فتحة الباب كبيرة لدرجة أنها تحكم الإطار الرئيسي.
ألواح الطاقة الشمسية ووحدات التكييف ولوحات النتائج والخدمات كلها تضيف حملاً على البحر الطويل. وفي السقف المسطح يجب حسم عمق الحديد وحد الترخيم وميول التصريف معاً قبل قص أي قطعة.
كثيراً ما تكون الجمالونات الطويلة أكبر من أن تُنقل قطعة واحدة، فتُصنَّع على أجزاء وتُوصل في الموقع. ومساحة تجميعها ومواقع الرافعات والتقوية المؤقتة أثناء الرفع كلها تؤثر في البرنامج الزمني والسعر.
كيف يسير مشروع البحر الطويل
المراحل هي نفسها في أي حزمة حديد لدى ماسس، لكن الرفع والسقف يجعلانها أكثر تطلباً.
01
تثبيت الداخل وكتابة النطاق
يُتفق أولاً على الاستخدام الداخلي، ثم على البحر والارتفاع. وتؤكد ماسس كتابةً ما يشمله السعر، بما في ذلك كسوة السقف والجدران.
02
اعتماد التصميم وطريقة الرفع
تُرسل المخططات التنفيذية، وبيان طريقة العمل الذي يشرح كيفية تركيب الجمالونات، وخطة الفحص والاختبار، وتقييم المخاطر إلى الاستشاري لاعتمادها وفق QCS 2014.
03
التصنيع على أجزاء
تُقص عناصر الجمالون وتُلحم وفق معايير AWS وتُحمى في ورشة الوكير، على أجزاء بمقاسات مناسبة للنقل، وتُفحص وفق الخطة المعتمدة.
04
الرفع والتقوية والكسوة والإغلاق
تُرفع الجمالونات وتُقوّى بالتسلسل المتفق عليه، ثم تُركَّب كسوة السقف والجدران. ويُغلق العمل بمعالجة الملاحظات ومخططات ما نُفّذ فعلياً والشهادات.
لطلب عرض السعر
ما الذي ترسلونه للحصول على عرض سعر دقيق
التوزيع الداخلي
تخطيط الملعب أو نوع الطائرة أو توزيع الأرضية الذي يجب أن تستوعبه المساحة. فالبحر والارتفاع يُستمدان من ذلك، لا من رقم تقريبي.
ما سيحمله السقف
ألواح الطاقة الشمسية أو معدات التكييف أو هياكل الإنارة أو الخدمات أو أي شيء آخر يُثبَّت على حديد السقف أو يُعلَّق به.
الوصول إلى الموقع والمساحة
مخطط للموقع يوضح طرق دخول الشحنات الطويلة، والأرض المتاحة لتجميع الجمالونات وتمركز الرافعات.
الهيكل أم الغلاف أم كلاهما
هل تحتاجون تصميم الحديد وتصنيعه وتركيبه، وهل كسوة السقف والجدران ضمن الحزمة نفسها.
السجل
أين نفّذنا هذه الخدمة
لا تُنشر قيم العقود. يُعبَّر عن الحجم بالمساحات والبحور الصافية.
حظيرة طائرات ببحر صافٍ 60 متراً
التصنيع والتركيب لحظيرة ببحر صافٍ 60 متراً. البحر تحدده الطائرة لا المنشأ — فتحة الباب هي التي تحكم الإطار الرئيسي.
- بحر صافٍ 60 متراً
منشأ سقف مسطح لمسكن خاص
تصنيع وتركيب الهيكل الفولاذي لمبنى بسقف مسطح في مسكن خاص، ببحر صافٍ 18 متراً. السقف المسطح فوق بحر صافٍ يحمل وزنه بالطريقة الأصعب — فعمق العناصر وحدّ الترخيم وميول التصريف تُحسم معاً قبل قطع أي قطعة.
- بحر صافٍ 18 متراً
المزيد في هذه الخدمة
الأجزاء الأخرى من هذه الخدمة، ولكل منها صفحة خاصة وأدلة خاصة.
- الهياكل المعدنية للمبانيهياكل معدنية للمستودعات والورش والمعارض ومباني المصانع في قطر، يتولى فريق ماسس تفصيلها وتصنيعها في ورشته بالوكير وتركيبها، مع الميزانين والتوسعات.
- حوامل الأنابيب ومنشآت المصانعحوامل أنابيب ومنشآت مصانع للمنشآت الصناعية في قطر، تُفصَّل وفق مواصفة الحماية من التآكل الخاصة بالمصنع، كما في مصنع صودا كاوية في مسيعيد.
- الأعمال الحديدية المعمارية ومنشآت المداخلحديد معماري مكشوف لمداخل الفنادق والممشيات التجارية العامة في قطر، يُلحم ويُشطَّب وفق معيار يُرى عن قرب، ويُحمى من الشمس والهواء المالح قرب الساحل.
- توسعات المصانع بالهياكل المعدنيةتوسعات معدنية تُربط بمصانع عاملة في قطر وتُنفَّذ وفق تسلسل يراعي الإنتاج، منها مصنع بثق ألمنيوم ومصنع بطاريات.
أسئلة شائعة
- ما الفرق بين البحر الصافي وعرض المبنى؟
- البحر الصافي هو المسافة الداخلية الخالية من أي عمود، والعرض هو المقاس الكلي للمبنى. وقد يكون المبنى عريضاً وفي وسطه صف من الأعمدة. وعند طلب السعر من ماسس، حدّدوا البحر الصافي الذي يحتاجه الاستخدام.
- ما أطول بحر صافٍ نفذته ماسس؟
- صممت ماسس وصنّعت وركّبت صالة رياضية متعددة الأغراض لأكاديمية إتقان العالمية ببحر صافٍ 64 متراً، وهو بحر يلغي كل عمود داخلي من منطقة اللعب. ويتضمن سجل ماسس أيضاً حظيرة طائرات ببحر صافٍ 60 متراً.
- هل تزداد تكلفة البحر الأطول بالنسبة نفسها؟
- لا، بل تزداد بنسبة أكبر. فمع ازدياد البحر يزداد عمق الحديد للحد من الترخيم، ويحمل جزءاً أكبر من وزنه الذاتي، ويضع قوى أكبر على الأساسات. وتوصي ماسس بتثبيت التوزيع الداخلي أولاً وتصميم أصغر بحر يخدمه.
- هل تورّد ماسس السقف والجدران على الإطار طويل البحر؟
- نعم. أنظمة التسقيف والكسوة ضمن نطاق الأيزو المعتمد لدى ماسس إلى جانب الحديد الإنشائي، ويتضمن سجل ماسس غلاف الصالة الرياضية ببحر 64 متراً والحظيرة ببحر 60 متراً. ووضع الهيكل والغلاف في عقد باطن واحد يزيل فجوة المسؤولية عند نقطة تثبيت الكسوة على الحديد.
- هل تنفذ ماسس أسقفاً مسطحة طويلة البحر إلى جانب المائلة؟
- نعم. صنّعت ماسس وركّبت حديد مبنى بسقف مسطح في مسكن خاص بروضة الحمامة لصالح كونتراكو، ببحر صافٍ 18 متراً. وفي السقف المسطح يُحسم عمق الحديد وحد الترخيم وميول التصريف معاً قبل التصنيع.
